Vivado reprorts => report_clock_networks

Синтаксис

report_clock_networks [-file <arg>] [-append] [-name <arg>] [-return_string] [-endpoints_only] [-levels <arg>] [-expand_buckets] [-suppress_endpoints <arg>] [-clocks <args>] [-unconstrained_roots <args>] [-quiet] [-verbose]

Возвращаемое значение

Нет

Категории

Report, Timing

Описание

Генерирование отчёта о разветвлении тактовой сети. Требуется открытый синтезированный или имплементированный проект. Графическая интерпретация отчёта доступна при использовании опции –name. По умолчанию будет выведен упрощённый отчёт, в котором будут указаны имена тактовых цепей и пины стартовых точек тактовый сетей. Отчёт будет отправлен в стандартное устройство вывода, если нет опций –file, -return_string, -name.

Аргументы

-file <arg> - (опционально) Записать отчёт в файл. Если файл существует, он будет перезаписан или же информация будет добавлена в файл, если использована опция –append Примечание: если путь не указан в имени файла, то файл будет записан в текущую рабочую директорию или в директорию, из которой запущена среда.

-append – (опционально) добавить выходные данные команды в файл, вместо того, что бы его перезаписать. Примечание: опция –append может быть использована только с опцией -file

-name <arg> - (опционально) задаёт имя отчёта и отображает отчёт в графическом интерфейсе. Если отчёт c таким именем уже сформирован, то он будет закрыт, а новый будет отображён.

-return_string – (опционально) Сформировать выход команды в TCL строку, вместо того, что бы отобразить её в стандартном устройстве ввода/вывода. TCL строка может быть определена как переменная и в последующем обработана. Примечание: эта опция не моет быть использована совместно с опцией -file

-endpoints_only – (опционально) Включить в отчёт конечные точки тактовой сети. Конечные точки будут сгруппированы по типу ячейки и сортированы по тактовым пинам. Эта опция не может быть использована совместно с опцией -levels

-levels <arg> - (опционально) Развернуть тактовую сеть на определённое количество уровней. По умолчанию значение 0. Указываемое количество уровней должно быть больше 0. Отчёт может содержать полное описание тактовой сети, если указано достаточное количество уровней. Эта опция не может быть использована совместно с опцией -endpoints_only

-expand_buckets – (опционально) Вывести в отчёт развёрнутую тактовую сеть до всех конечных точек, возвращаемых опциями -endpoints_only или -level

-suppress_endpoints [ clock | nonclock ] – (опционально) Позволяет скрыть в отчёте тактовые сети, которые разветвляются к тактовым или не тактовым конечным точкам (см. примеры).

-clocks <args> - (опционально) Позволяет сформировать отчёт для определённой тактовой сети. Если опция не указана, то выводится отчёт для всех тактовый сетей.

-unconstrained_roots <args> - (опционально) Для кристаллов семейства UltraScale и для кристаллов с поддержкой структуры clock root («корень» тактового дерева – центральная точка тактовой сети, см. UG572 UltraScale Architecture Clocking Resources), позволяет определить список пинов или портов «корней» тактового дерева, которые не были покрыты временными ограничениями. Если эта опция отсутствует, то в отчёте будут показаны все «корни» тактового дерева, непокрытые соответствующими временными ограничениями.

-quiet – (опционально) Команда выполняется в «тихом» режиме, сообщения команды не отображаются. Команда возвращает TCL_OK независимо от каких-либо ошибок её выполнения. Примечание: Если ошибка обнаружена в командной строке при вводе команды, то ошибка будет отображена. Не отображается ошибки, которые появляются во время выполнения команды.

-verbose – (опционально) Временное переопределение ограничений на количество выводимых сообщений команды. Примечание: количество выводимых сообщений может регулироваться с помощью команды set_msg_config.

Примеры

Рассмотрим модуль, у которого имеется два основных тактовых сигнала «ipadClock» и «ipadClock_unconstrained»:

entity top is
    port (
        ipadClock : in STD_LOGIC;
        ipadClock_unconstrained: in STD_LOGIC;
        oOut_1: out STD_LOGIC;
        oOut_2: out STD_LOGIC;
        iData_1: in STD_LOGIC;
        iData_2: in STD_LOGIC;
        iData_3: in STD_LOGIC;
    );
end top;

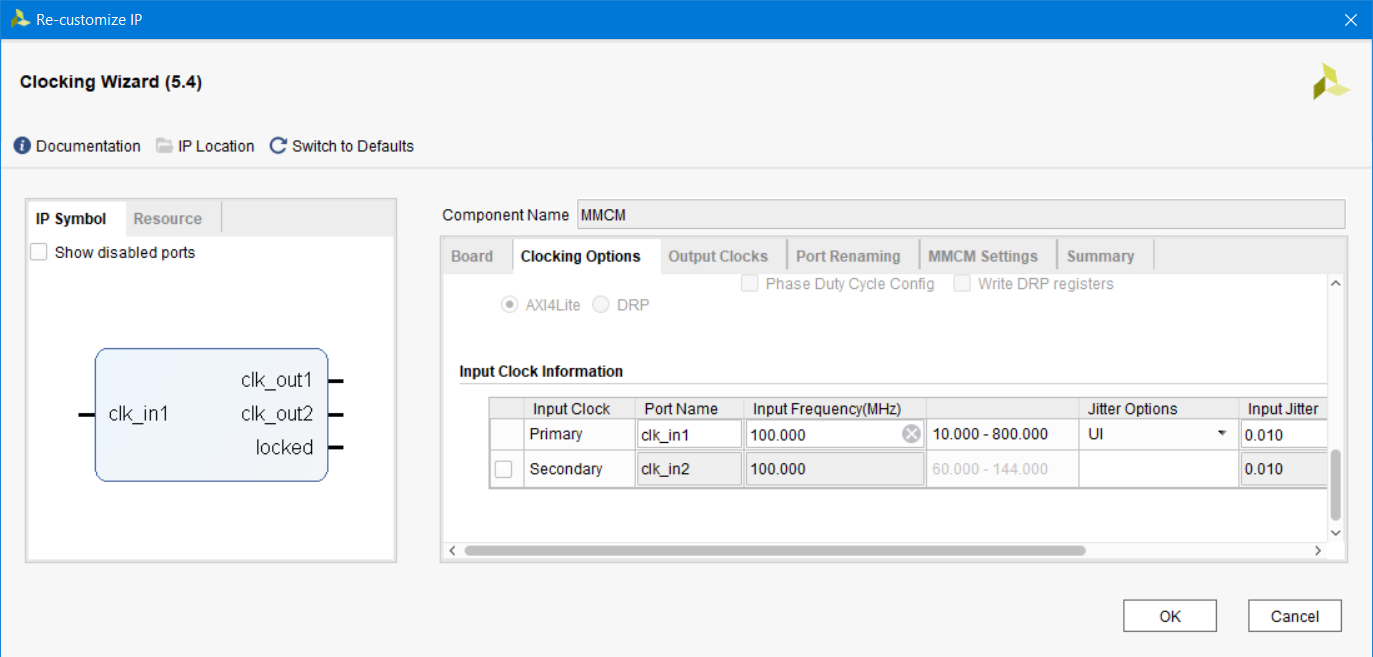

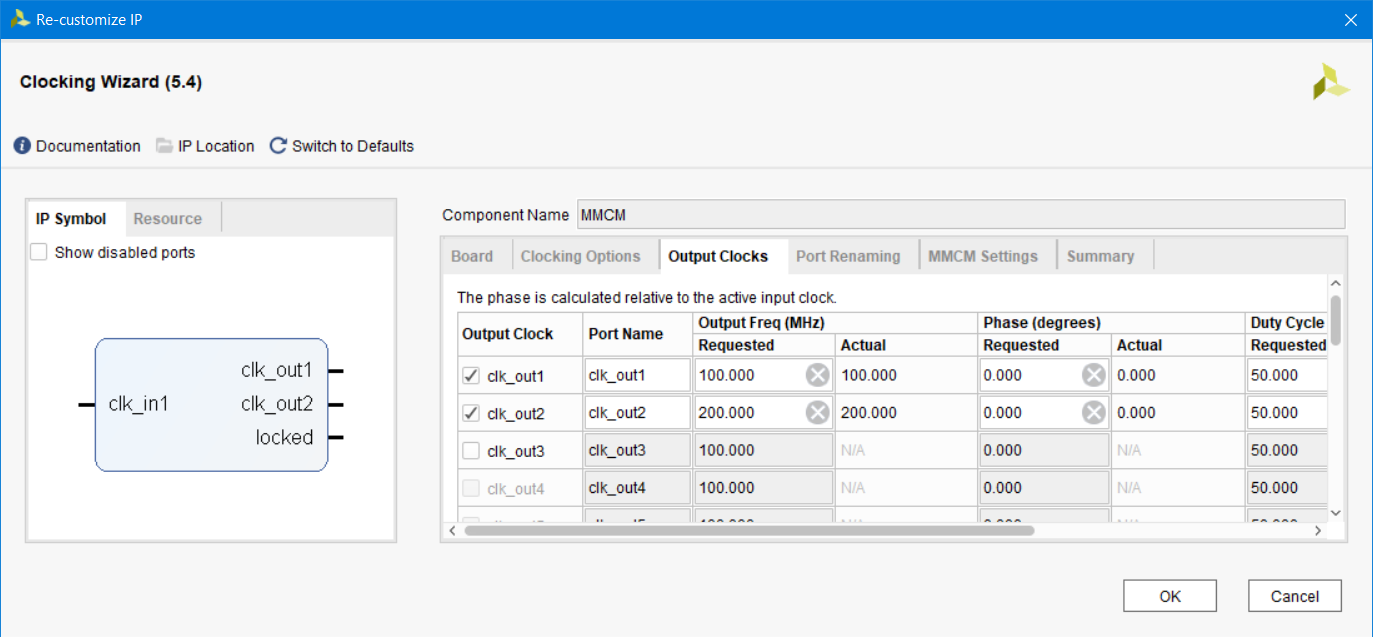

Тактовый сигнал ipadClock, имеющий частоту 100МГц подключён к MMCM, который генерирует два тактовых сигнала clk_1 и clk_2 c частотами 100МГц и 200МГц соответственно:

alt_text alt_text

Для тактового входа ipadClock_unconstrained не объявлены никакие временные ограничения.

Сигнал iData_1 c через два промежуточных триггера c тактовым доменом clk_1 попадает на выход oOut_1. Аналогично для iData_2. Сигнал iData_3 в тактовом домене ipadClock_unconstrained через триггер подаётся на выход oOut_3. Код, реализующий такую структуру:

architecture Behavioral of top is

    component MMCM
    port
    (--Clock in ports
     --Clock out ports
    clk_out1 : out std_logic;
    clk_out2 : out std_logic;

    locked : out std_logic;
    clk_in1 : std_logic
    );
    end component;

    signal clk_1, clk_2 : std_logic :='0';
    signal data_1, data_2 : std_logic :='0';

begin
    Inst_MMCM : MMCM
        port map (
            -- Clock out ports
            clk_out1 => clk_1,
            clk_out2 => clk_2,
            -- Status and control signals
            locked => open,
            clk_in1 => ipadClock
        );
    process(clk_1)
    begin
        if rising_edge(clk_1) then
            data_1 <= iData_1;
            oOut_1 <= data_1;
        end if;
    end process;

    process(clk_2)
    begin
        if rising_edge(clk_1) then
            data_2 <= iData_2;
            oOut_2 <= data_2;
        end if;
    end process;

    process(ipadClock_unconstrained)
    begin
        if rising_edge(ipadClock_unconstrained) then
            oOut_3 <= iData_3;
        end if;
    end process;
end Behavioral;

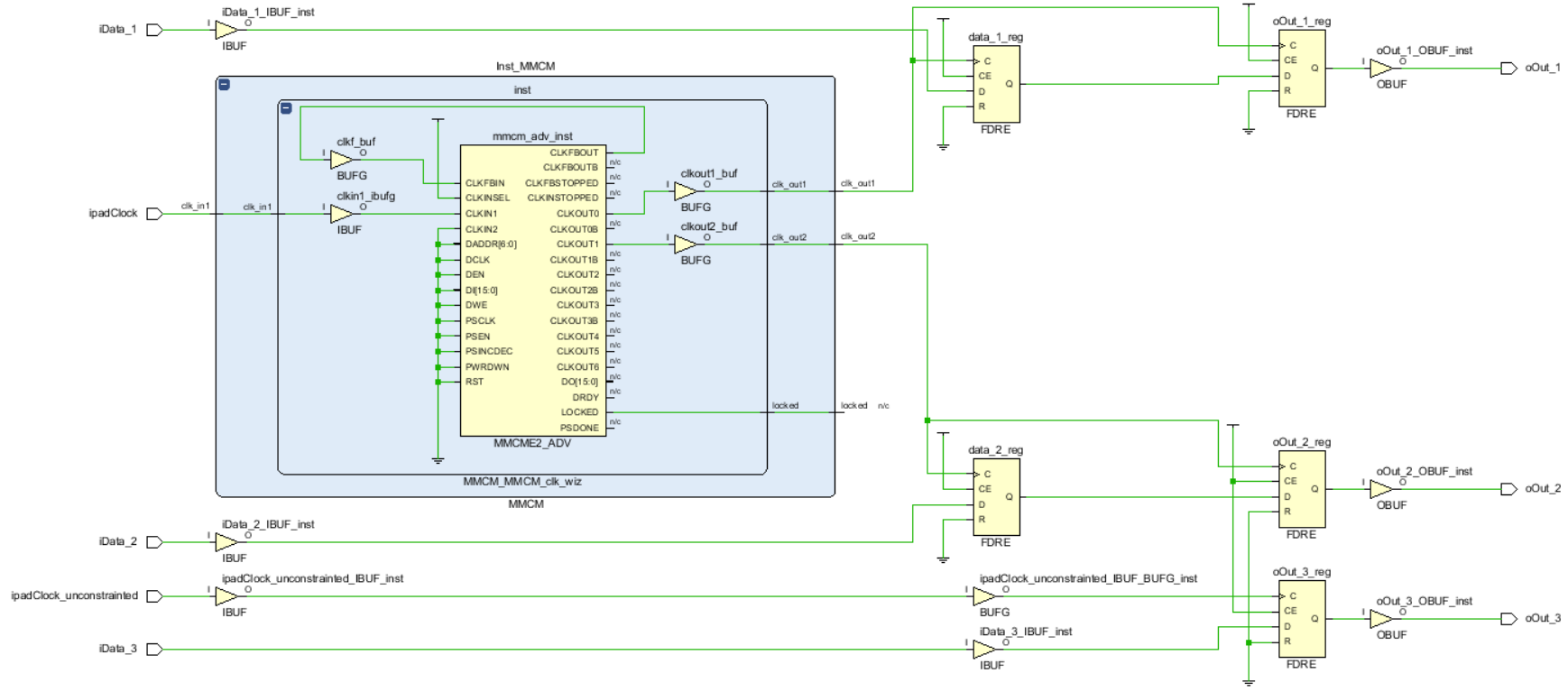

  1. Выполним синтез. Netlist выглядит следующим образом

alt_text

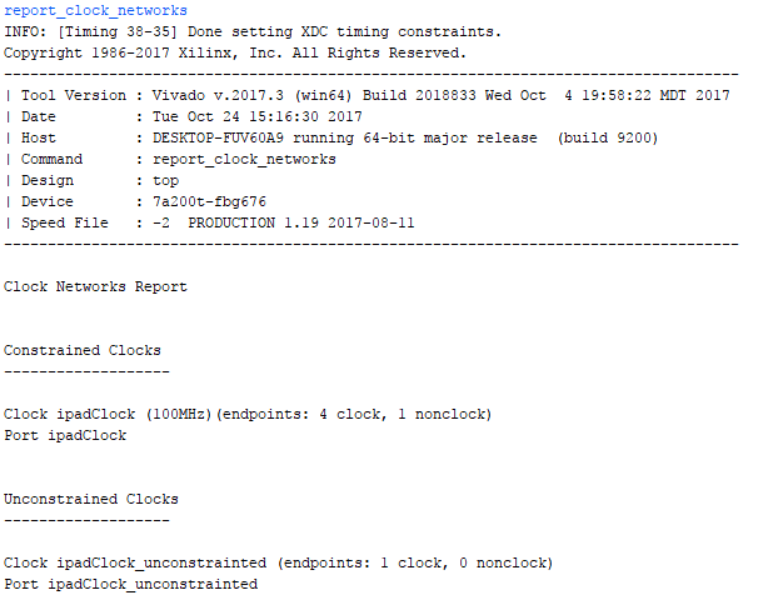

  1. Запустим report_clock_networks:

alt_text

Как видим, упрощённый отчёт показывает, что имеется два основных тактовых сигнала, один из которых ipadClock покрыт временными ограничениями, заданными в мастере настроек MMCM, второй ipadClock_unconstrained не имеет соответствующих ограничений и находится в категории Unconstrained Clocks. Тактовый сигнал от ipadClock имеет 4 тактовых конечных точки (endpoints), которыми является 4 триггера (data_1_reg, oOut_1_reg, data_2_reg, oOut_2_reg) и 1 конечная точка которая не является тактовой (non-clock) – это линия обратной связи блока MMCM (от выхода CLKFBOUT до входа CLKFBIN). Для тактового сигнала ipadClock_unconstrained имеется всего одна тактовая конечная точка, это oOut_3_reg.

Примечание: сигналы из группы «Unconstrained Clocks» должны быть покрыты соответствующими временными ограничениями, в противном случае отчёты, которые требуют информации о тактовой сети, будут сформированы некорректно или не полностью.

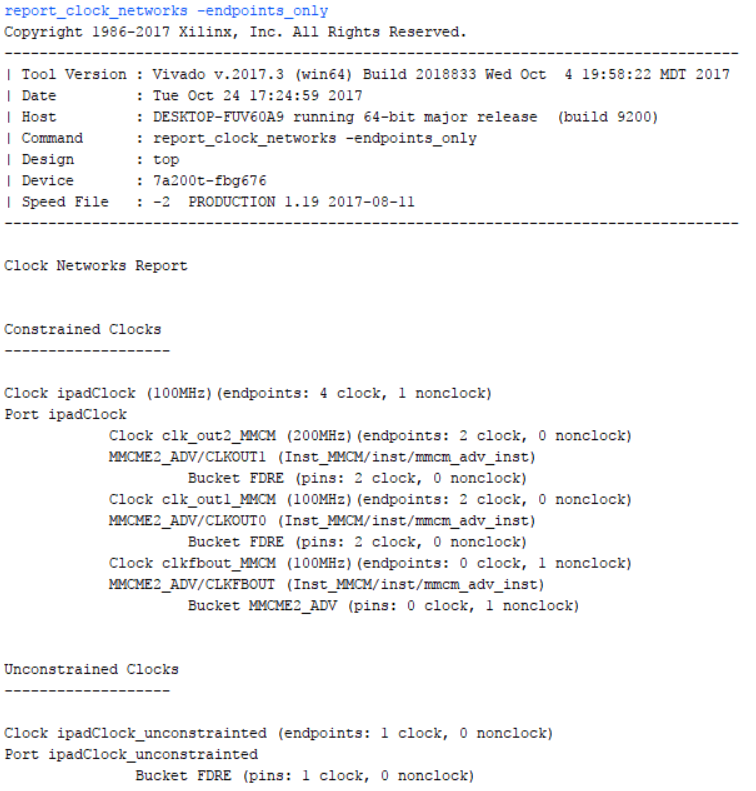

  1. Выведем отчёт о конечных точках, сгруппированных по типу конечных точек. Воспользуемся опцией -endpoints_only:

report_clock_networks -endpoints_only

alt_text

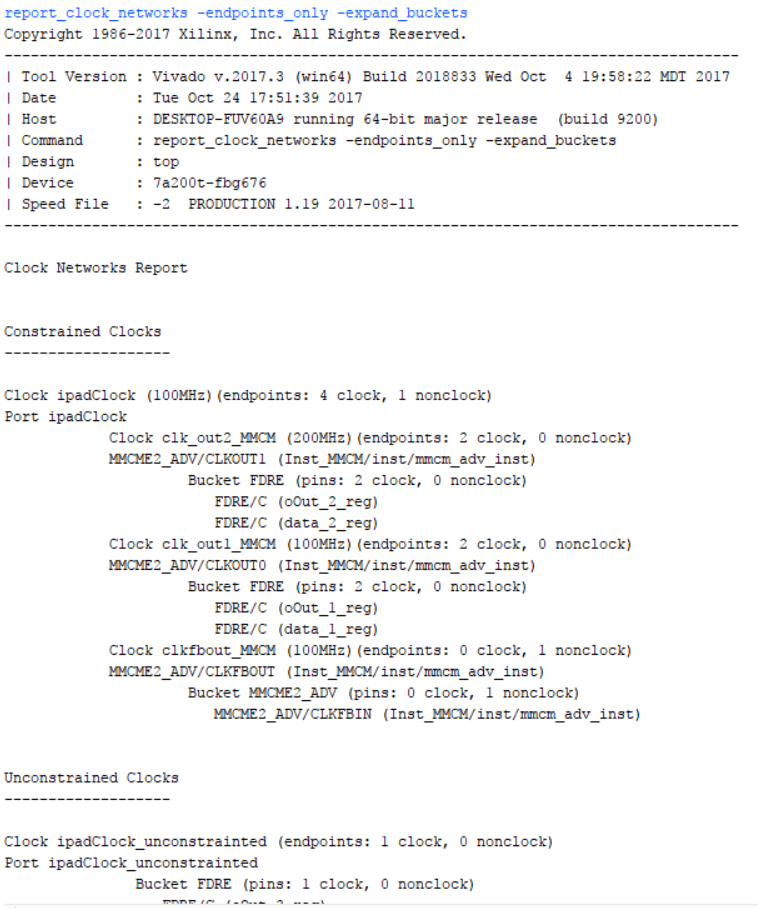

  1. Воспользовавшись опцией -expand_buckets получим развёрнутый список конечных точек для тактовых сетей:

report_clock_networks -endpoints_only -expand_buckets

alt_text

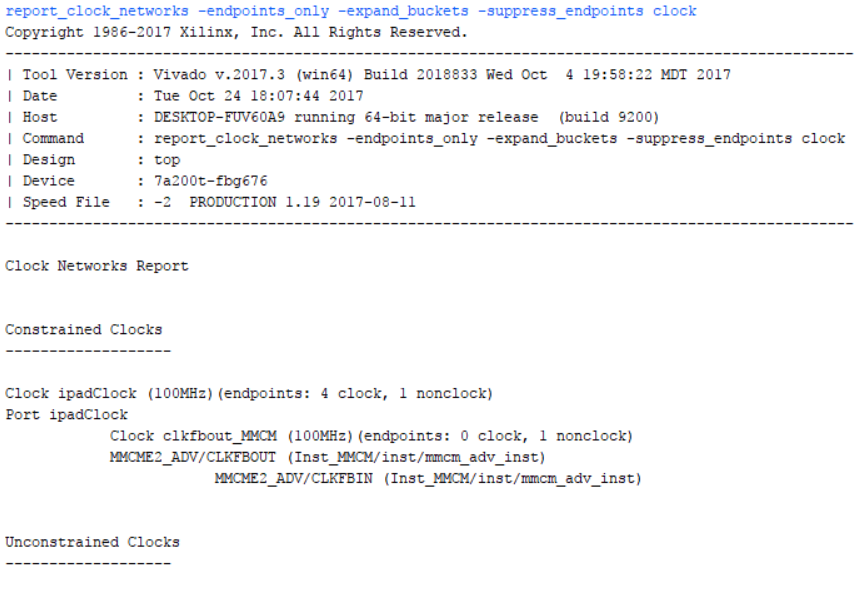

  1. Для того чтобы отсортировать конечные точки по типу clock и nonclock воспользуемся опцией -suppress_endpoints с ключом clock или nonclock. Сформируем отчет, в котором будут только таковые сети типа nonclock:

report_clock_networks -endpoints_only -expand_buckets -suppress_endpoints clock

alt_text

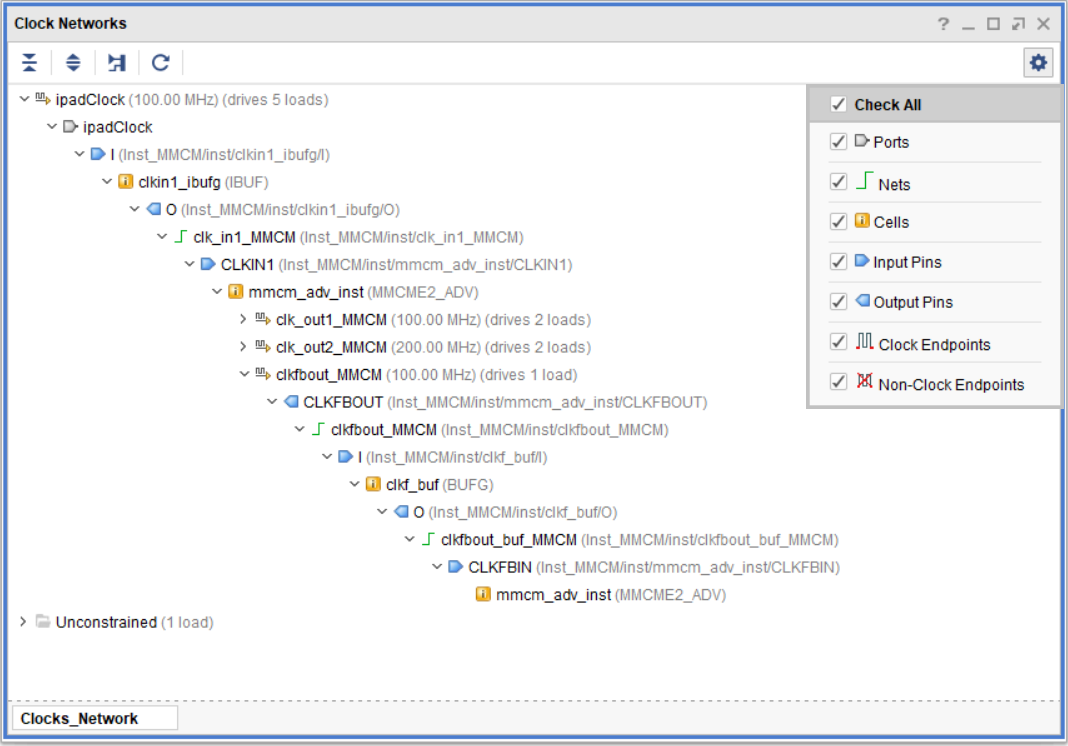

  1. Для просмотра отчёта в графическом виде, воспользуемся опцией -name :

report_clock_networks –name Clocks_Network

Этот отчёт также можно фильтровать, используя различные опции фильтрации, доступные в окне настроек:

alt_text

Также посмотрите: - create_clock - get_clocks

Литература

UG835 Vivado Design Suite Tcl Command Reference Guide UG906 Design Analysis and Closure Techniques
